传感器迎液面受到的压强公式为：Ρ=ρgｈ+ Po，式中：

·Ｐ： 液位计迎液面所受压强（为方便理解，以下统称压力）????????????

·ρ： 被测液体密度

·ｇ： 重力加速度（调试时按照9.8015）?

·Po： 液面上大气压

·ｈ： 传感器投入液体的深度

当传感器投入到被测液体中某一深度时，被测介质的压力引入到传感器的正压腔，通过线缆导气管将液面上的大气压Po与传感器的负压腔相连，以抵消传感器正面的Po，使传感器测得压力为：ρgｈ，显然,通过测取压力P，可以得到液位深度。

?

?

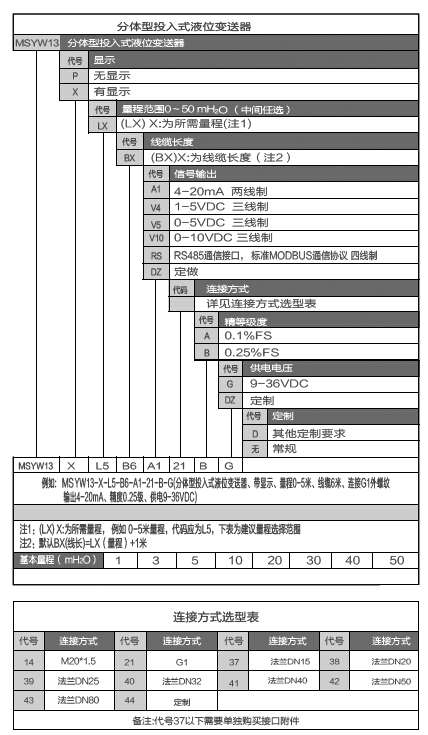

·测量介质：水

·压力类型：表压

·整体材质：316S不锈钢芯体、304不锈钢外壳、氟橡胶O型密封圈

·电缆：Φ7.2mm聚乙烯导气电缆

·液位量程：0～1…50mH2O（中间任选）

·输出信号：4～20mA、0～5VDC、0～10VDC1-5VDC、RS485?

·供电电源：9-36VDC???????????

·精度等级：0.1%FS、0.25%FS

·介质温度：-40～60℃

·环境温度：-40～85℃

·过载能力：200%FS??????

·响应频率：≤500Hz

·稳定性能：±0.1% FS/年??

·温度漂移：±0.01%FS/℃

·防护等级：IP68

·最大功率：电流型≤0.02Us(W)电压型≤0.008Us(W)?数字型≤0.015Us(W)?注:Us=供电电压?

·负载特性：电流型负载≤{（Us-7）÷0.02（Us=供电电压）}Ω,电压型负载≥100kΩ

?

?

?

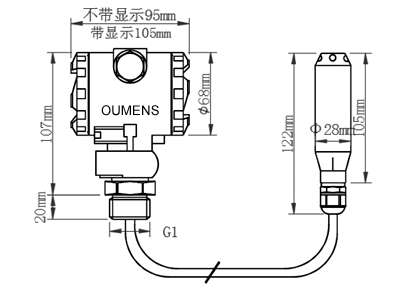

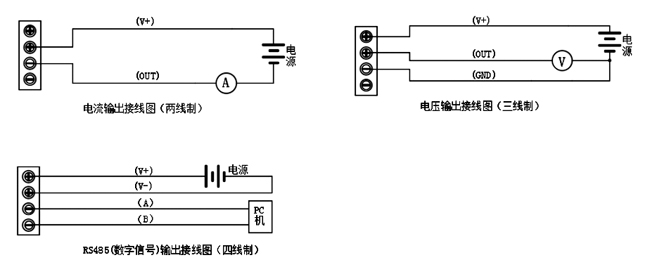

MSYW13分体型投入式液位变送器接线示意图：

?

?

※安装事项：

?

·变送器可垂直、倾斜或水平安装在罐体、槽内，应确保避免泥沙等杂质埋没或堵塞变送器探头部分；

·在介质波动较大时，应采取措施固定变送器探头部分，如给变送器加配重等；

·导气电缆除作为电源和信号传输外，还起到关键的大气补偿作用，安装时应避免对线缆锁定太紧或过于锐角弯折，以防止导气管不通或折断；

·壳体垂直安装在罐体上方或附近的支架上，同时确保 防晒透气，安装位置便于接线和调试；

·禁止测量与不锈钢不相兼容的介质；???????????????????????????????

·电源供电电压是否符合探头供电要求，电源的正、负与产品的正、负接线对应，确保液位量程高度在该产品的量程范围内；

·请避免液位变送器电缆接线头浸水，造成导气线内进水，导致变送器进水损坏；

·请避免液位变送器的电缆线被刀或其他锋利的金属物体划伤，造成变送器进水损坏；
